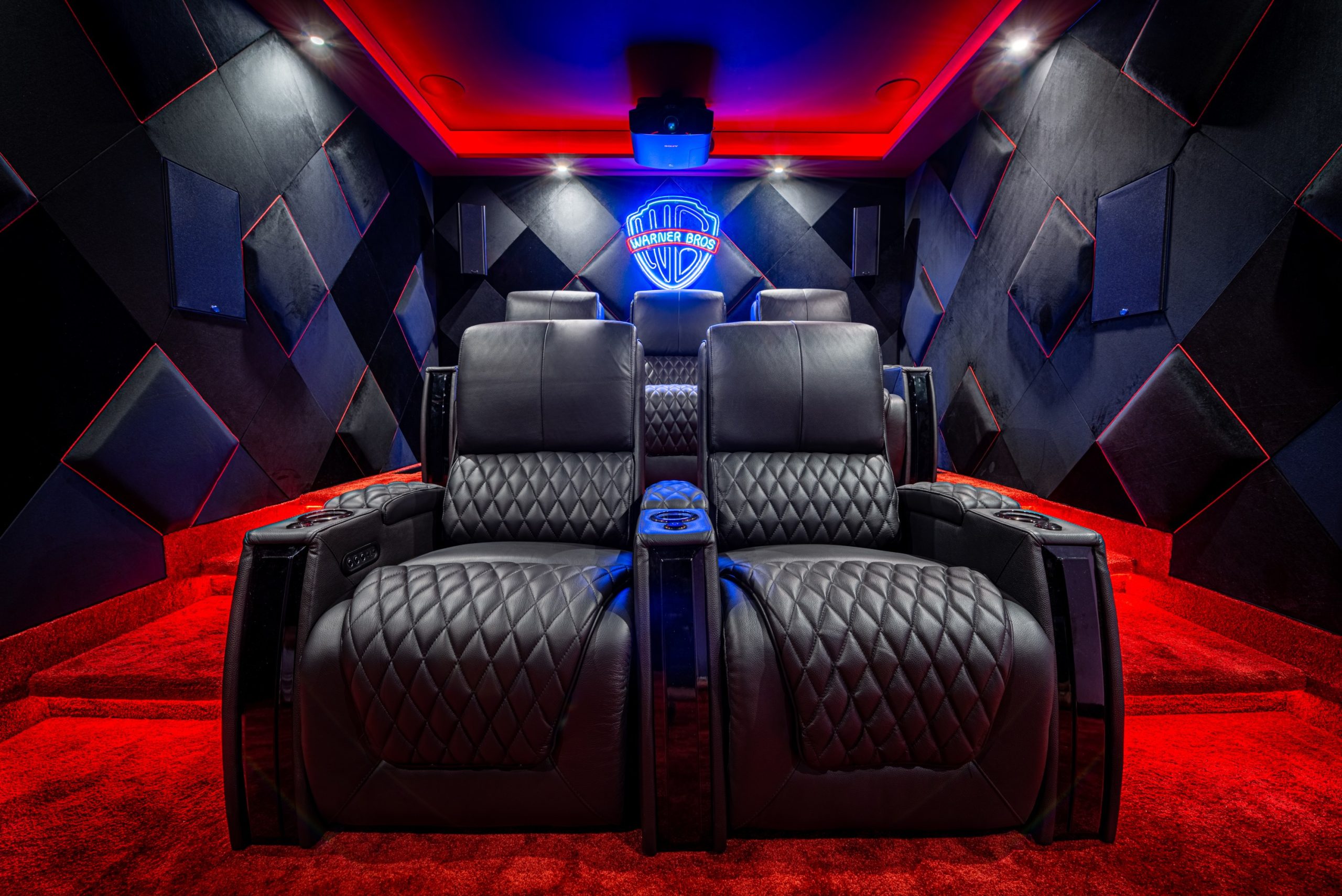

PRYWATNE KINO · ADAPTACJA GARAŻU

Garaż, który stał się kinem pod gwiazdami.

Na powierzchni 22,75 m² miało powstać prywatne kino dla pięciu osób — z ekranem o szerokości 305 cm, dźwiękiem przestrzennym i atmosferą odczuwalną od momentu wejścia. Część prac inwestor planował wykonać sam, więc równie ważny jak technologia był dokładny projekt i podział realizacji na etapy.

HISTORIA PROJEKTU

Początek nie był oczywisty. Inwestor wiedział, czego oczekuje od obrazu i dźwięku, ale wcześniejsze prezentacje nie przekonały go, że kino w domu może dać efekt wart takiej inwestycji.

Przełomem była wizyta w showroomie. System demonstracyjny miał konfigurację zbliżoną do planowanej, więc już po pierwszych fragmentach prezentacji można było rozmawiać nie o obietnicach, lecz o konkretnym rezultacie.

Do adaptacji wybrano garaż o wymiarach 6,5 × 3,5 × 2,9 m. Pomieszczenie było niewielkie i wąskie, a jednocześnie miało pomieścić pięć osób, ekran 305 cm, rozbudowany system dźwięku oraz charakterystyczne gwieździste niebo. Inwestor chciał wykonać część prac samodzielnie. Przygotowaliśmy więc szczegółowy projekt, specyfikację i harmonogram, a realizację podzieliliśmy na etapy możliwe do bieżącej kontroli.

22,75 m²Powierzchnia

5Miejsc

305 cmSzerokość ekranu

NAJWAŻNIEJSZE DECYZJE

Trzy decyzje, które pozwoliły zmieścić kino w garażu.

Mała przestrzeń nie wybacza przypadkowych wyborów.
Każdy centymetr i każdy etap musiał wynikać z projektu.

Projekt przygotowany również do samodzielnych prac inwestora

Inwestor chciał wykonać część realizacji we własnym zakresie. Przygotowaliśmy więc szczegółową dokumentację, specyfikację oraz harmonogram. Prace zostały podzielone na etapy tak, aby specjalista Cinematic mógł kontrolować ich zgodność z projektem przed przejściem dalej.

Efekt: Podział odpowiedzialności nie oznaczał pracy bez kontroli. Kolejne elementy mogły powstawać we właściwej kolejności, bez zamykania dostępu do instalacji potrzebnych na dalszych etapach.

Ekran 305 cm i głośniki ukryte za obrazem

W pomieszczeniu o szerokości 3,5 m zastosowano ekran Screen Research o szerokości 305 cm. Jego powierzchnia przepuszcza dźwięk, dlatego trzy głośniki przednie Procella Audio P6 mogły znaleźć się bezpośrednio za obrazem. Wielkość ekranu uwzględniała również jasność projektora Sony VPL-VW270ES.

Efekt: Obraz wypełnia przednią ścianę, a dialog i wydarzenia ekranowe dochodzą z miejsca, w którym widz je widzi — bez ustawiania głośników pod ekranem lub obok niego.

Dwa subwoofery i osobna korekcja niskich częstotliwości

Dwa subwoofery Procella Audio P15A uzupełniono procesorem MiniDSP. Ich ustawienia wyliczono z użyciem Multi-Sub Optimizer, aby dopasować pracę obu źródeł basu do geometrii pomieszczenia. W podeście znalazł się dodatkowo szerokopasmowy absorber.

Efekt: Bas nie opiera się wyłącznie na mocy dwóch dużych subwooferów. Ich współpraca została podporządkowana niewielkiej przestrzeni i pięciu miejscom odsłuchowym.

ROZWIĄZANIA W PRAKTYCE

Sześć elementów podporządkowanych jednej małej przestrzeni.

Tu nie było miejsca na technologię ustawioną przypadkiem.
Każdy element musiał zmieścić się w projekcie i pełnić konkretną funkcję.

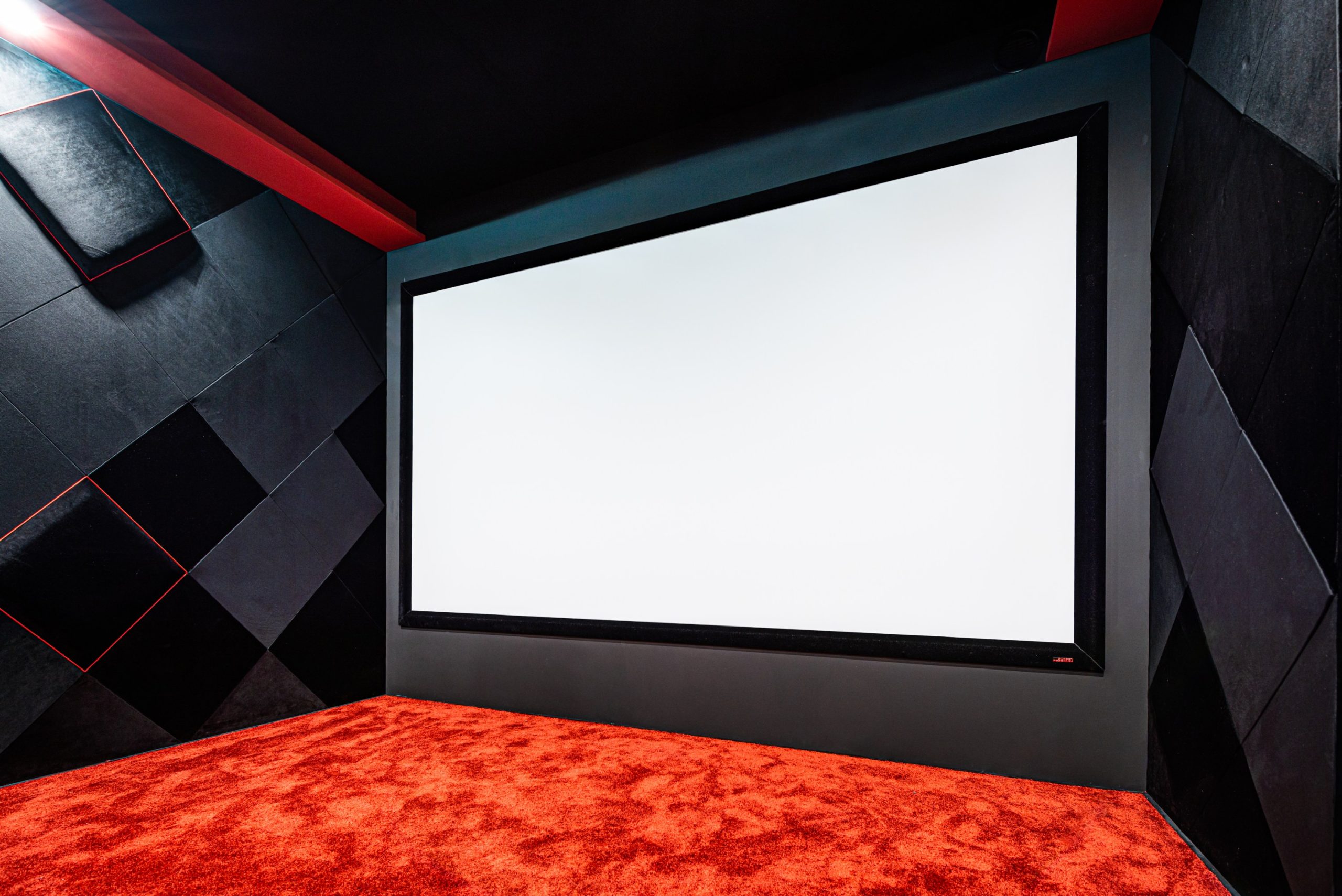

ŚCIANA EKRANOWA

Dźwięk dochodzi bezpośrednio z obrazu

Trzy głośniki Procella Audio P6 pracują za ekranem Screen Research. Pozostają poza polem widzenia, a głosy i zdarzenia ekranowe są związane z miejscem, w którym pojawiają się na obrazie.

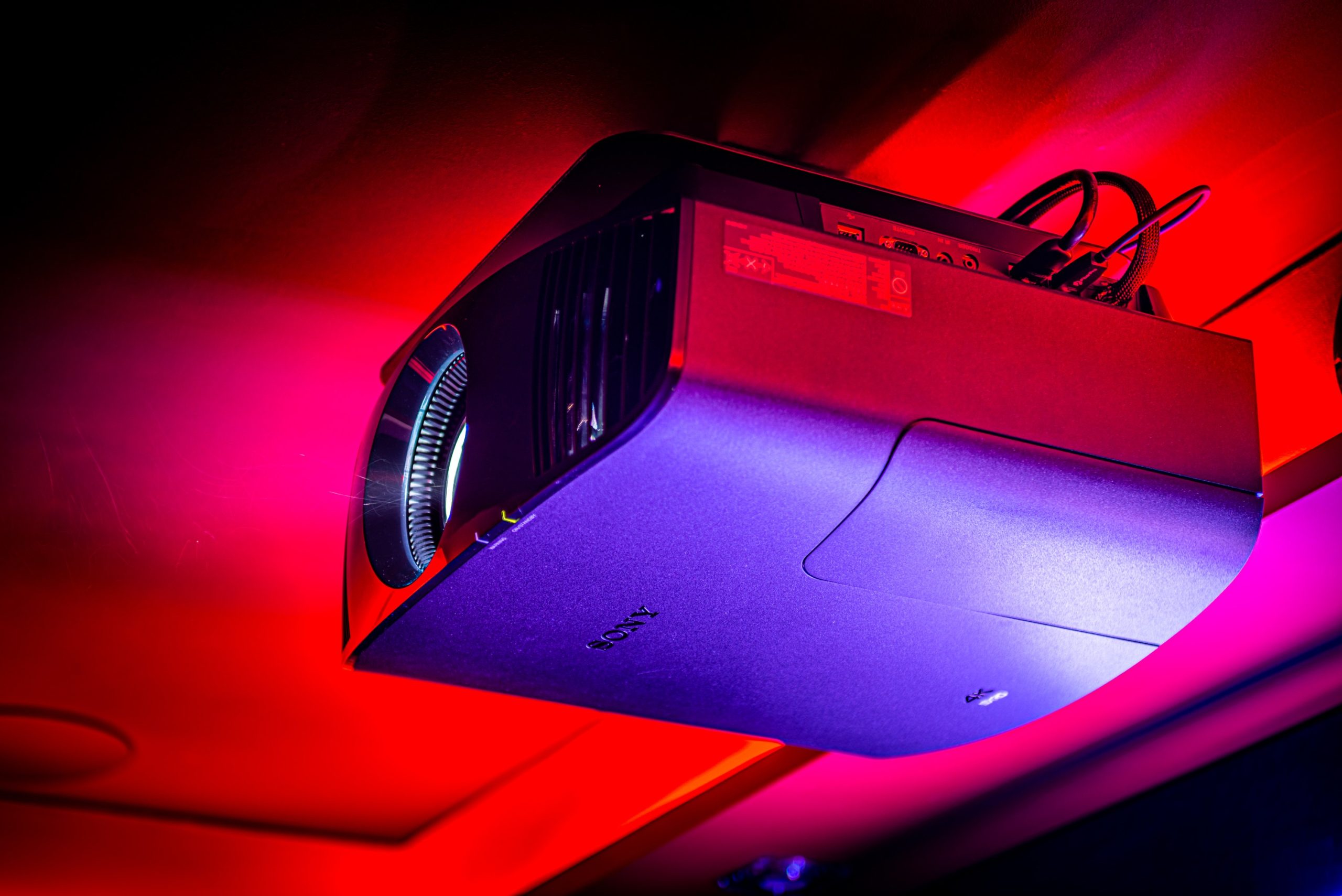

PROJEKCJA

Obraz 4K na ekranie 305 cm

Projektor Sony VPL-VW270ES dobrano do wielkości ekranu oraz strat światła powodowanych przez perforowaną powierzchnię projekcyjną. Źródłami obrazu zostały odtwarzacz UHD, Apple TV 4K i tuner satelitarny.

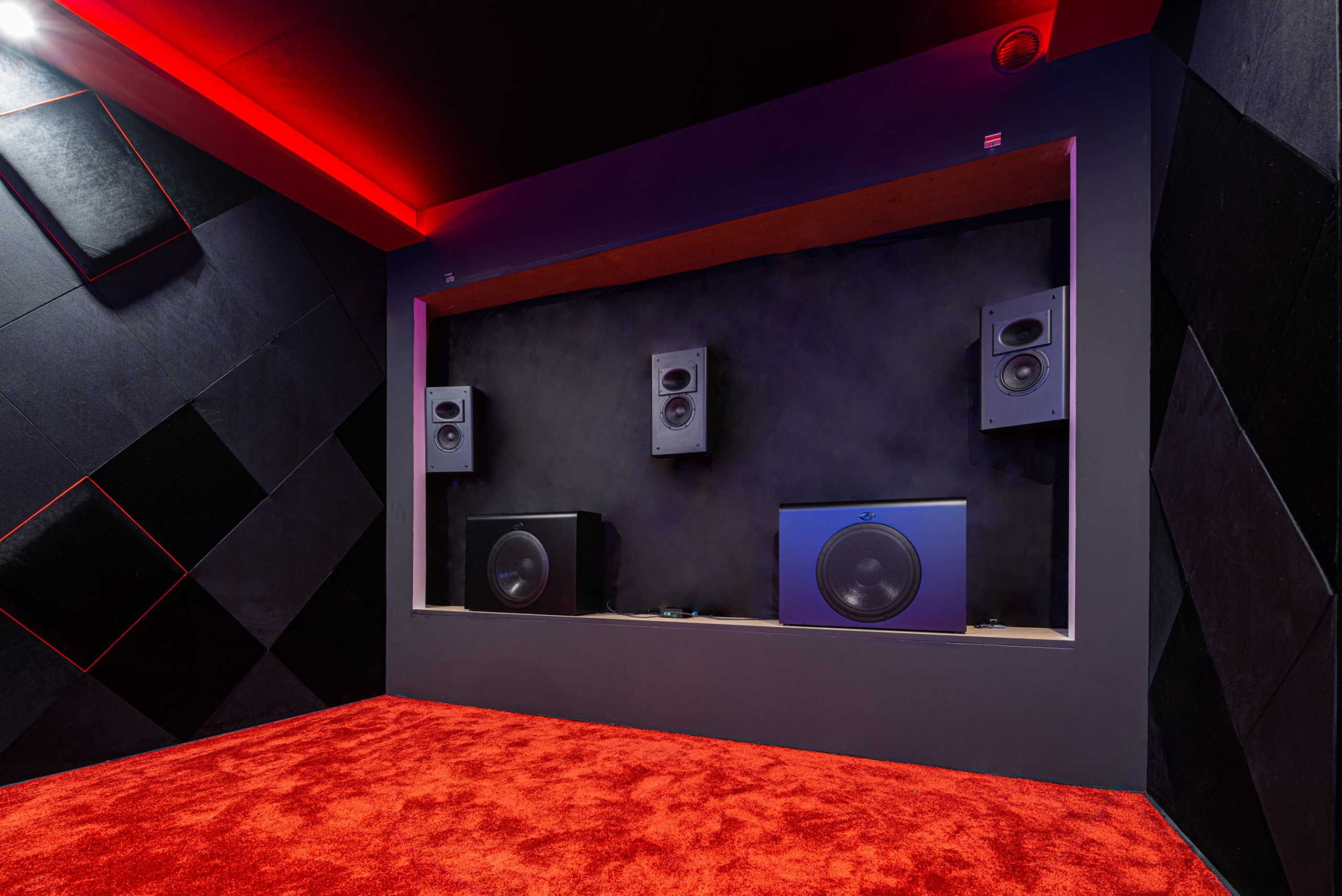

NISKIE TONY

Dwa subwoofery pracujące jako jeden układ

Procesor MiniDSP i ustawienia przygotowane w Multi-Sub Optimizer pomagają zgrać dwa subwoofery Procella Audio P15A. To ważne w wąskim pomieszczeniu, gdzie niskie częstotliwości łatwo rozkładają się nierównomiernie.

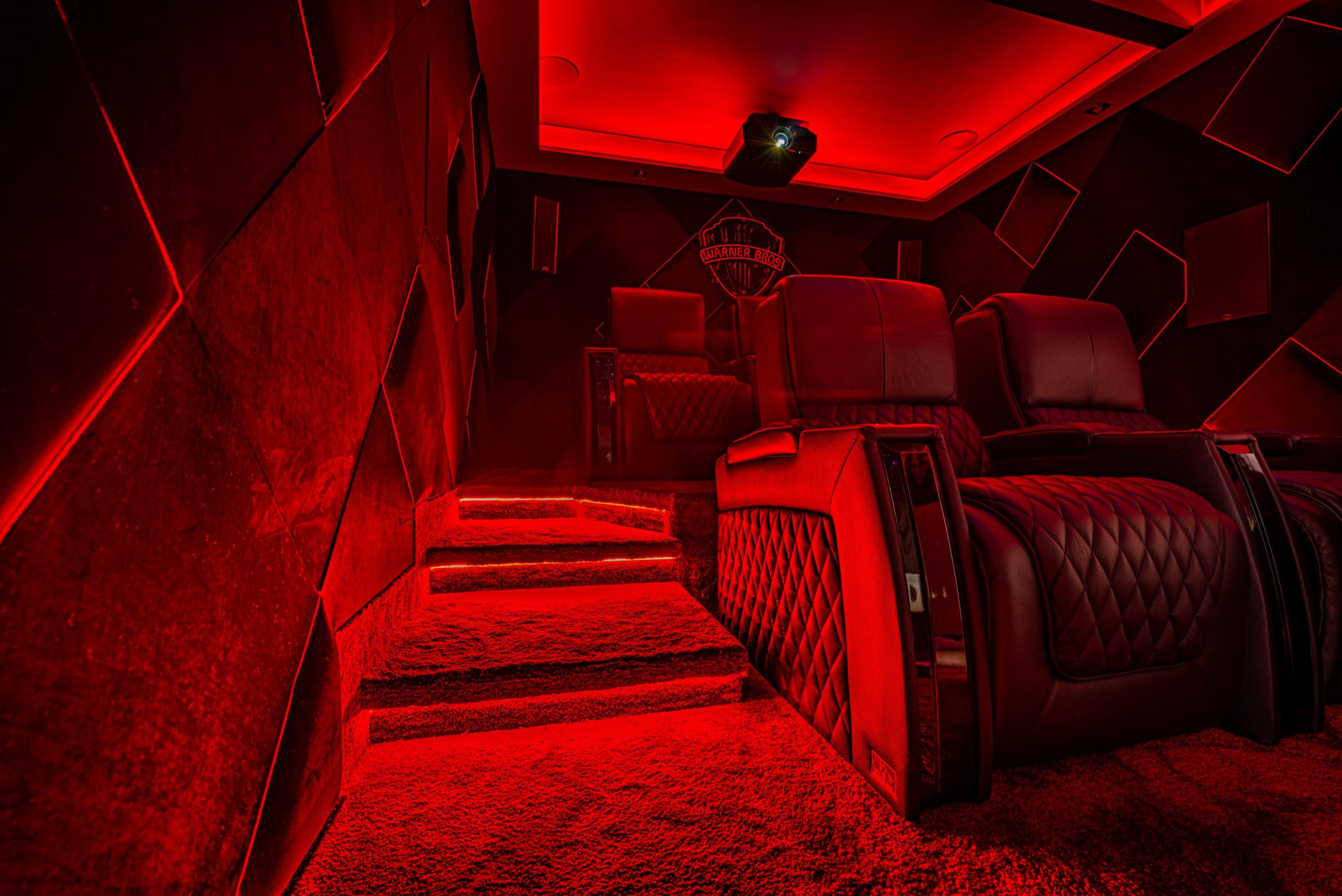

AKUSTYKA

Adaptacja wpisana w istniejącą wizję wnętrza

Zakres adaptacji ograniczała przyjęta estetyka. W podeście ukryto szerokopasmowy absorber, a na wybranych fragmentach ścian — za materiałem — elementy pracujące w zakresie średnich i wysokich częstotliwości.

OŚWIETLENIE

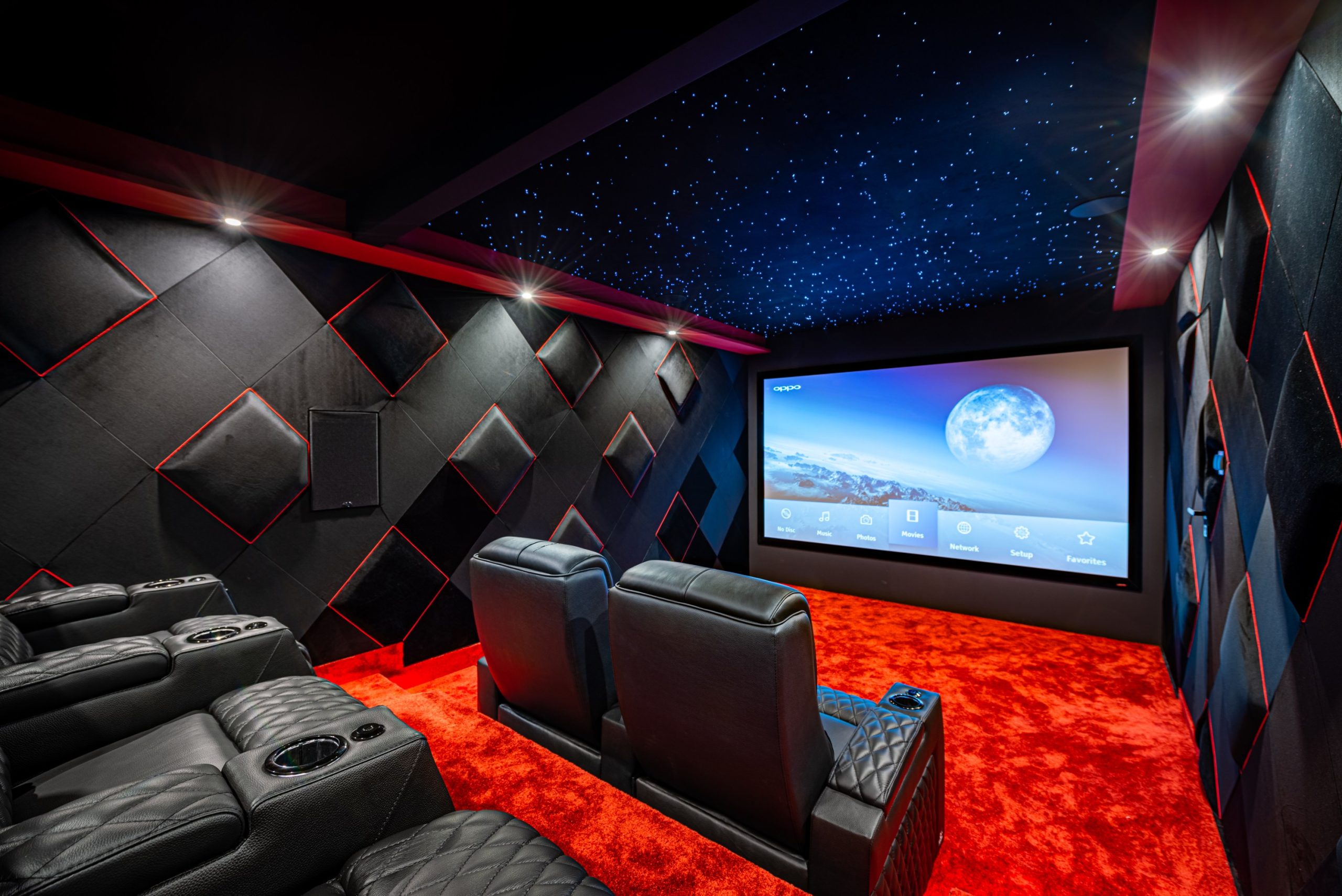

Gwieździste niebo sterowane razem z salą

Efekt gwieździstego nieba dopasowano do sufitu na wysokości 2,9 m. Scenariusze można uruchamiać z pilota oraz przycisków naściennych, bez obsługi osobnego systemu.

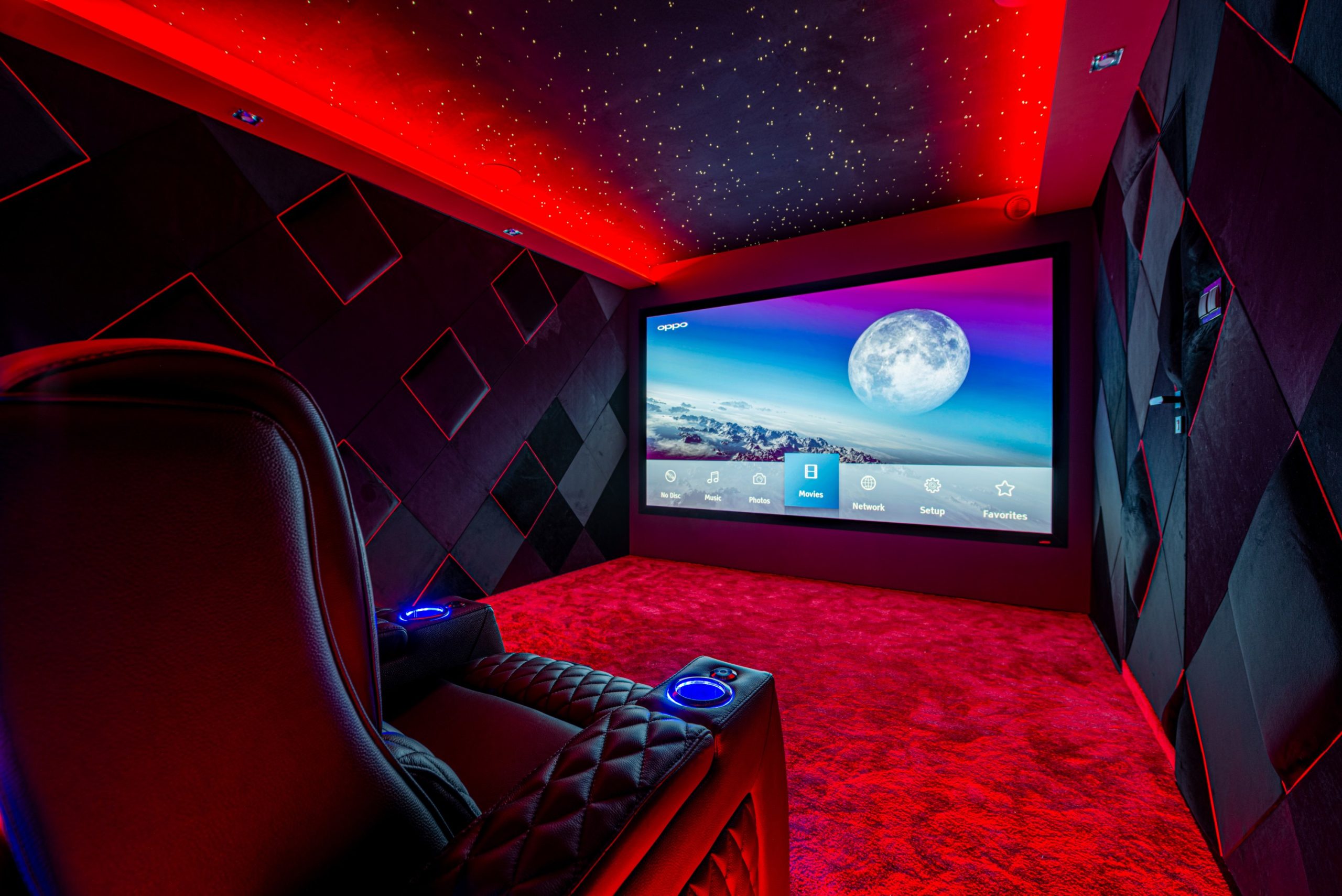

OBSŁUGA

Jeden pilot zamiast szafy urządzeń w sali

Elektronika znajduje się w sąsiednim pomieszczeniu. Control4 obsługuje projektor, źródła obrazu, dźwięk, oświetlenie i gwieździste niebo, a przy wejściu pozostają przyciski do najważniejszych funkcji świetlnych.

ZAKRES CINEMATIC

Od dwóch wariantów do projektu prowadzącego przez kolejne etapy.

ZAKRES ODPOWIEDZIALNOŚCI

Inwestor wykonywał część prac samodzielnie. Naszą rolą było przygotowanie projektu, podział realizacji na etapy oraz kontrola rozwiązań, od których zależało późniejsze działanie obrazu, dźwięku i sterowania.

Przygotowanie i omówienie dwóch wariantów realizacji

Szczegółowy projekt funkcjonalny i techniczny kina

Obliczenia oraz specyfikacja systemu audio-wideo

Harmonogram i podział prac pomiędzy inwestora a specjalistów

Kontrola kluczowych etapów prac wykonywanych przez inwestora

Konfiguracja dwóch subwooferów z użyciem MiniDSP i Multi-Sub Optimizer

EFEKT

Garaż o powierzchni 22,75 m² stał się wydzielonym kinem dla pięciu osób. Ekran o szerokości 305 cm wypełnia przednią ścianę, dźwięk rozchodzi się wokół i ponad widzami, a dwa subwoofery pracują jako wspólnie skonfigurowany układ. Elektronika została przeniesiona do sąsiedniego pomieszczenia, natomiast projektor, źródła, oświetlenie i gwieździste niebo można obsługiwać jednym pilotem. Adaptacja akustyczna pozostała podporządkowana estetyce wnętrza, dlatego nie przedstawiamy tej sali jako rozwiązania bez kompromisów.

DANE PROJEKTU

TypPrywatne kino · adaptacja garażu

Powierzchnia22,75 m² · 6,5 × 3,5 × 2,9 m

Liczba miejsc5

EkranScreen Research · szerokość 305 cm · powierzchnia transparentna akustycznie

Konfiguracja dźwięku7 kanałów na poziomie słuchu · 2 subwoofery · kanały sufitowe Dolby Atmos

WyposażenieGwieździste niebo · sterowanie Control4

Wybrane technologie

Sony VPL-VW270ES · Screen Research · Procella Audio P6, P5iW, P5V i P15A · Arcam z Dirac Live · MiniDSP · Multi-Sub Optimizer · SpeakerCraft AIM · Control4 · OPPO UDP-203 · Apple TV 4K

SKALA INWESTYCJI

Adaptacja garażu nie sprowadzała się do ustawienia projektora i głośników w gotowym pomieszczeniu. Na zakres składały się projekt, ściana ekranowa, system obrazu i dźwięku, częściowa adaptacja akustyczna, sterowanie oraz elementy budujące charakter wnętrza. Część prac wykonywał inwestor, dlatego historyczny koszt tej realizacji nie byłby miarodajnym punktem odniesienia dla projektu prowadzonego dziś w pełnym zakresie. Aktualna skala inwestycji wymaga potwierdzenia po ustaleniu podziału odpowiedzialności.
