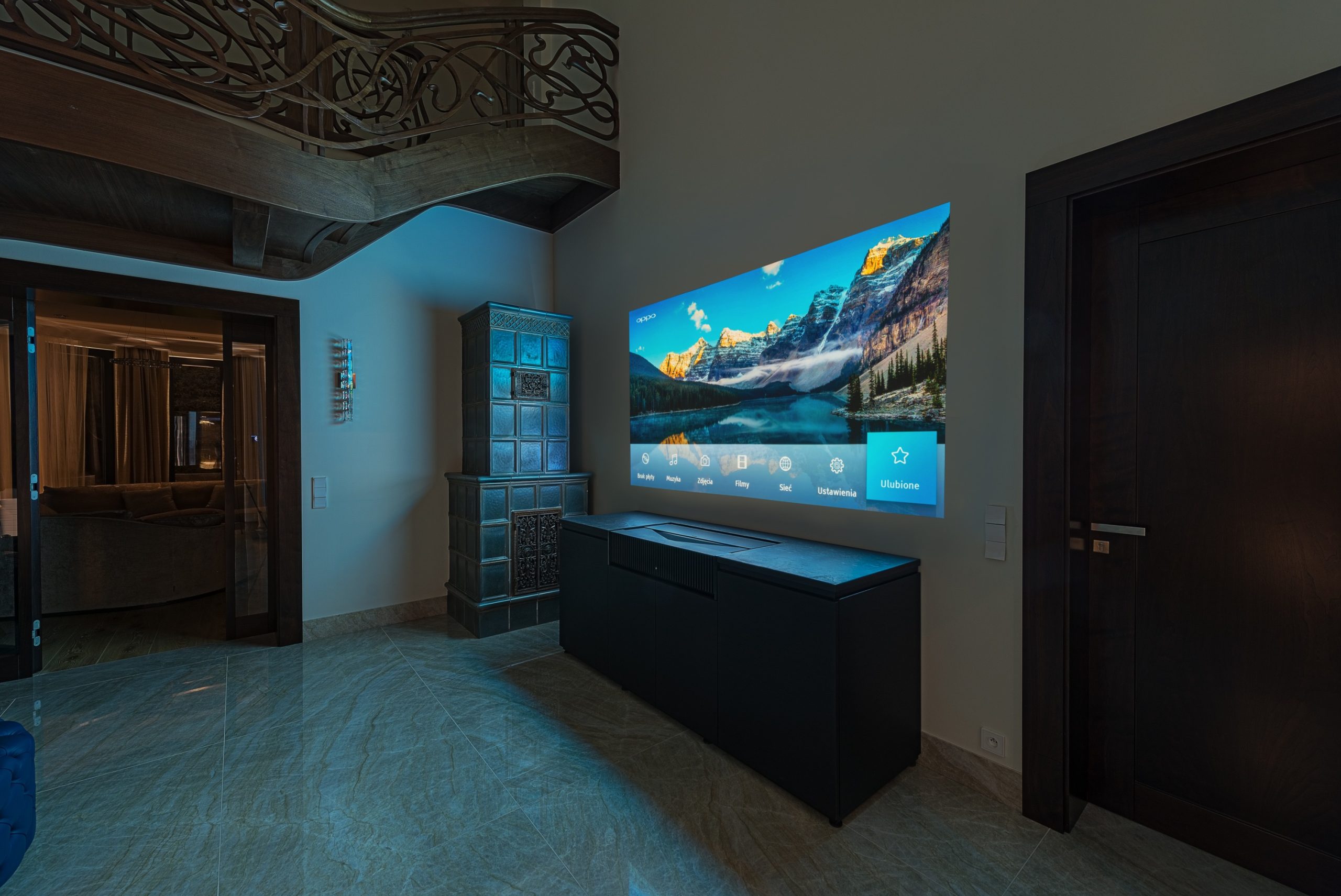

W reprezentacyjnym holu domu ukryliśmy projektor laserowy 4K, elektronikę i nagłośnienie. System służy do prezentowania zdjęć oraz filmów z podróży, ale poza czasem oglądania pozostaje częścią mebla.
Pomysł pojawił się podczas gruntownego remontu domu. Inwestor dużo podróżuje i po powrocie lubi oglądać zdjęcia oraz filmy razem ze znajomymi. Duży hol dawał odpowiednią skalę dla takich prezentacji, lecz nie był miejscem, w którym mógł pojawić się tradycyjny zestaw projektora, ekranu i kolumn.
Zaproponowaliśmy komodę skrywającą całą instalację. Jej projekt techniczny musiał uwzględnić geometrię rzutu, odprowadzanie ciepła, dostęp serwisowy, prowadzenie przewodów i dokładne osadzenie urządzenia. Formę mebla projektant wnętrza dopasował później do stylu domu.
Dodatkowym wyzwaniem był sam projektor. Kiedy rozpoczynaliśmy prace, Sony VPL-VZ1000ES nie był jeszcze gotowym produktem, a dostęp do pełnej dokumentacji technicznej był ograniczony. W wąskiej wnęce nie było miejsca na korekty wykonywane dopiero podczas montażu. Parametry urządzenia i konstrukcję mebla trzeba było uzgodnić wcześniej.
Technika miała być dostępna podczas projekcji.
Po jej zakończeniu miała zniknąć.

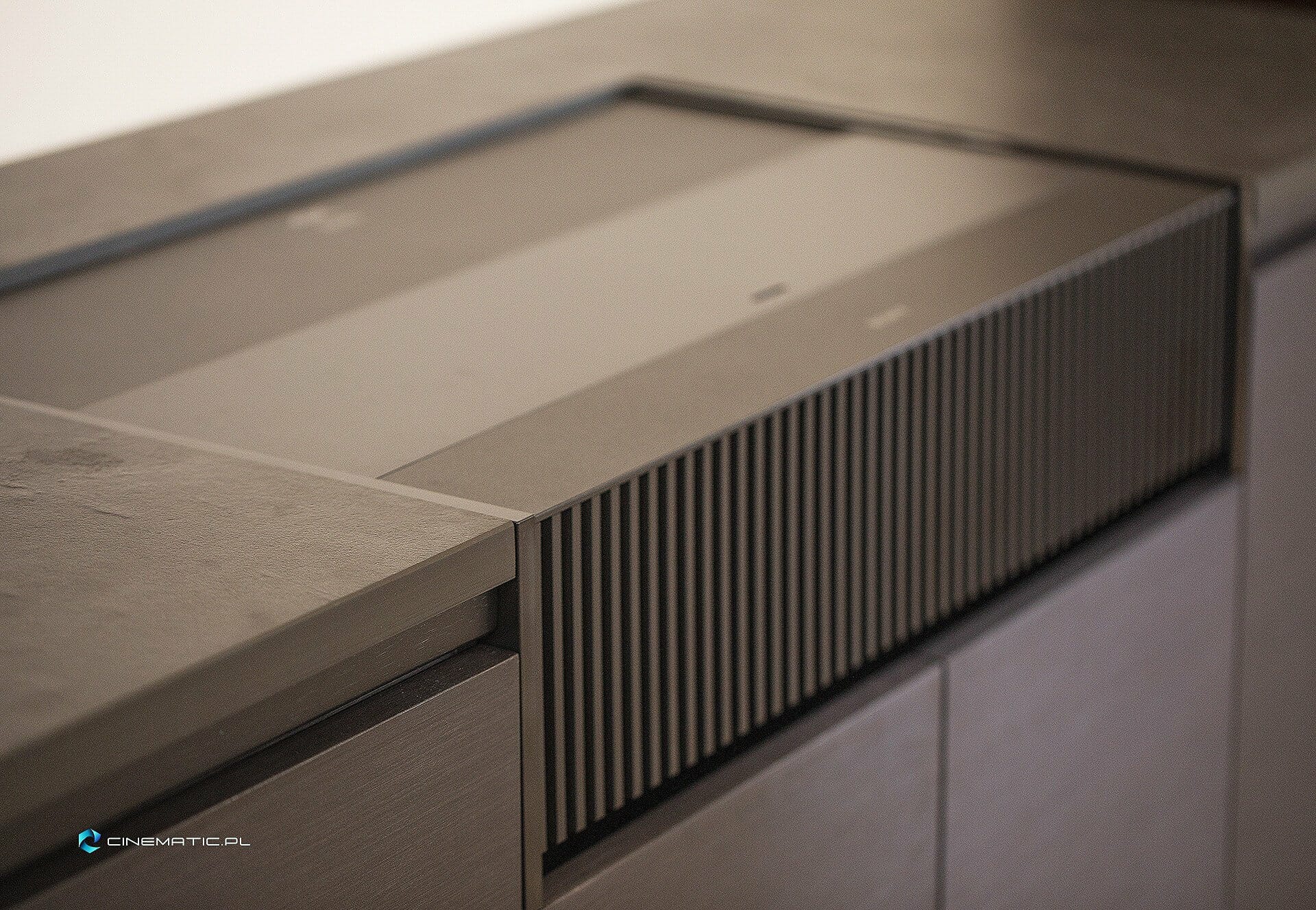

Sony VPL-VZ1000ES wyświetla duży obraz z niewielkiej odległości od ściany. Umieściliśmy go w centralnej wnęce mebla zaprojektowanej pod konkretną geometrię rzutu, wentylację i dostęp serwisowy.

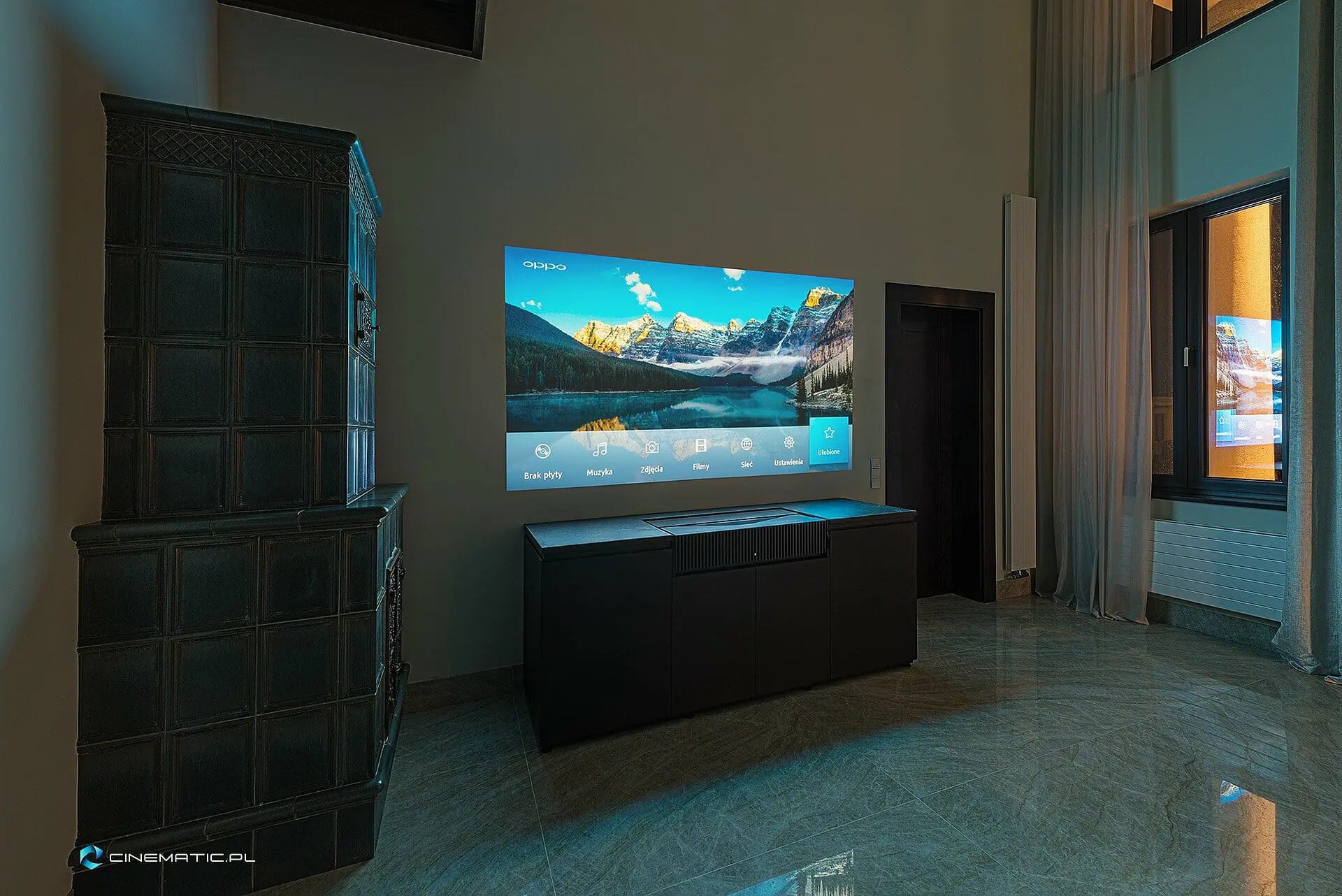

Efekt: Projektor nie zajmuje sufitu ani przeciwległej ściany. Po wyłączeniu pozostaje częścią komody, a hol odzyskuje swój codzienny wygląd.

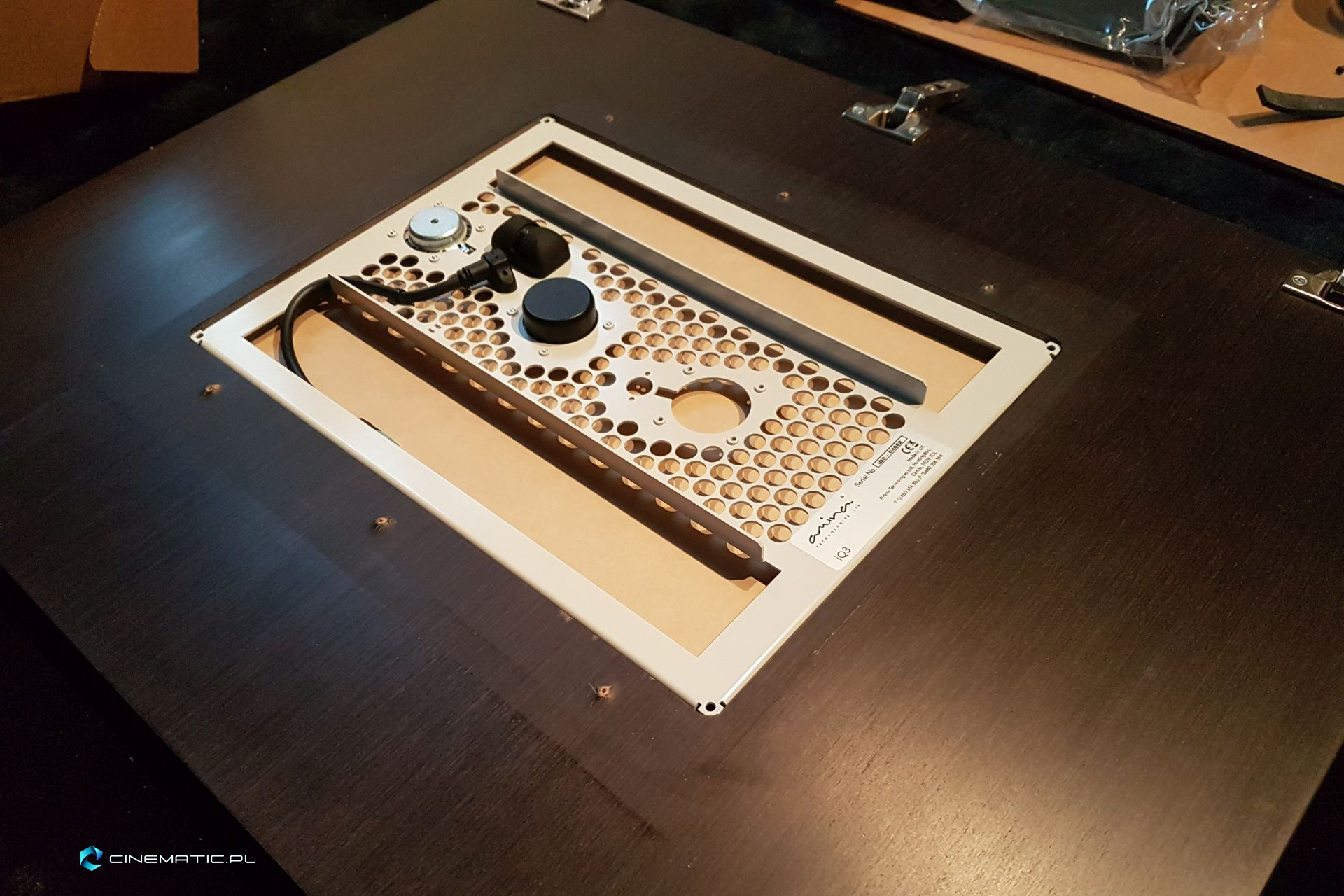

Dwa głośniki Amina IQ3 osadziliśmy w bocznych frontach komody i pokryliśmy takim samym fornirem jak pozostałe elementy mebla. Dźwięk nie wymaga widocznych kolumn ani maskownic.
Efekt: Filmy z podróży mają własne nagłośnienie, ale nawet z bliska drzwiczki nie zdradzają obecności głośników.

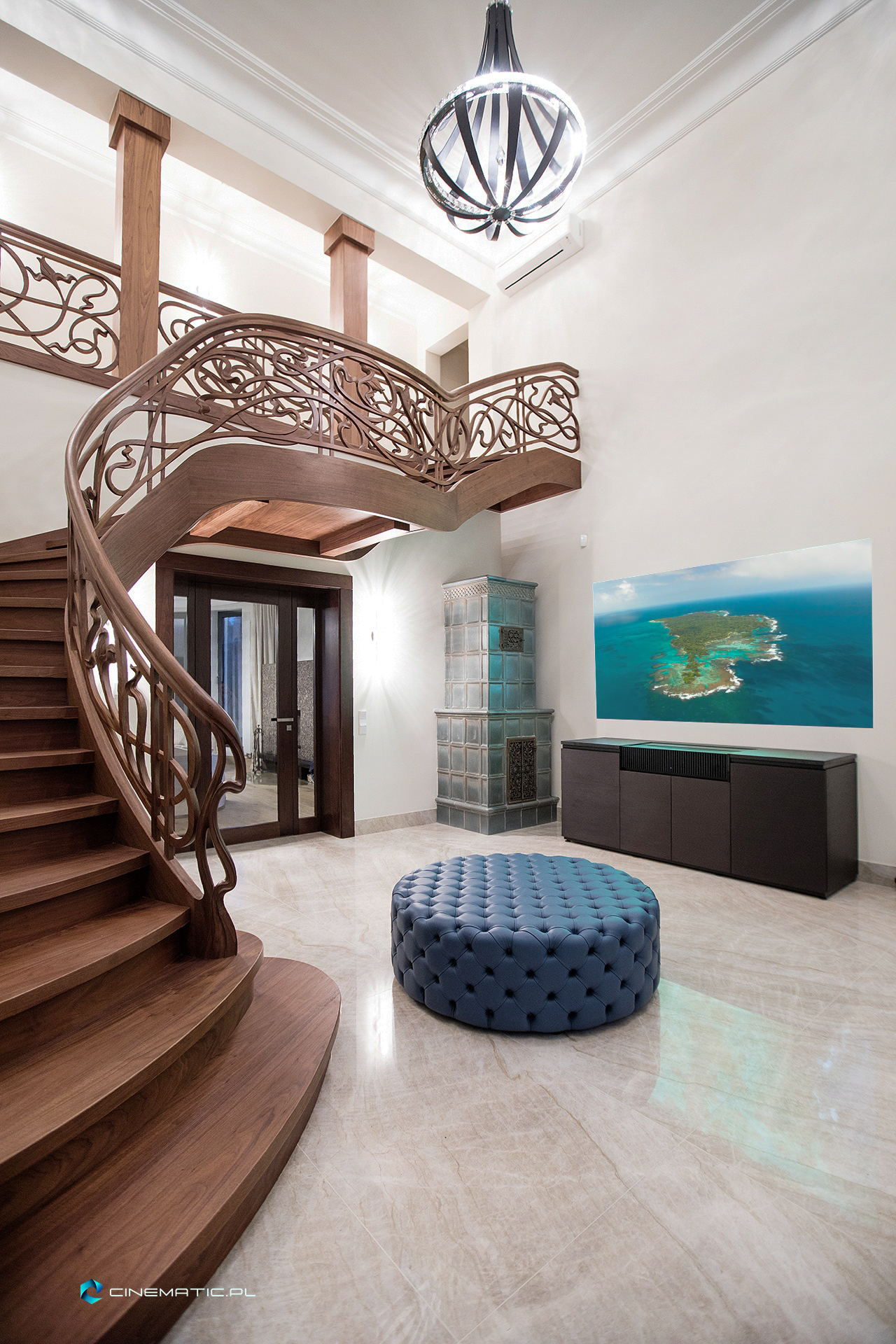

Inwestor nie chciał montować na ścianie żadnego elementu technicznego. Zrezygnowaliśmy więc z ekranu i wykonaliśmy kalibrację ISF, uwzględniając wpływ koloru oraz właściwości farby na wyświetlany obraz.
Efekt: Po wyłączeniu systemu ściana pozostaje pusta. Podczas projekcji parametry obrazu są skorygowane pod rzeczywistą powierzchnię, na której jest wyświetlany.
Żaden element nie został ukryty wyłącznie dla efektu. Każdy musiał zachować dostęp, chłodzenie i prostą obsługę.
Sony VPL-VZ1000ES wykorzystuje układ bardzo krótkiego rzutu. Dzięki temu może stać tuż przy ścianie, zamiast zajmować sufit lub drugi koniec pomieszczenia.
Laserowe źródło światła pozwala regularnie wyświetlać zdjęcia i filmy przez wiele godzin bez planowania użytkowania wokół częstych wymian lampy.
Wnętrze komody zaplanowaliśmy pod projektor, amplituner, odtwarzacz, Apple TV i okablowanie. Konstrukcja uwzględnia przepływ powietrza oraz możliwość dotarcia do urządzeń podczas serwisu.
Amina IQ3 wykorzystują płaską powierzchnię drgającą zamiast widocznych przetworników. Po wykończeniu fornirem fronty działają jak głośniki, lecz wyglądają jak pozostałe drzwiczki komody.
Materiały można odtwarzać z serwera NAS, pamięci USB, telefonu lub tabletu. OPPO UDP-203 i Apple TV 4K obsługują zarówno fotografie wysokiej rozdzielczości, jak i filmy z kamer konsumenckich.

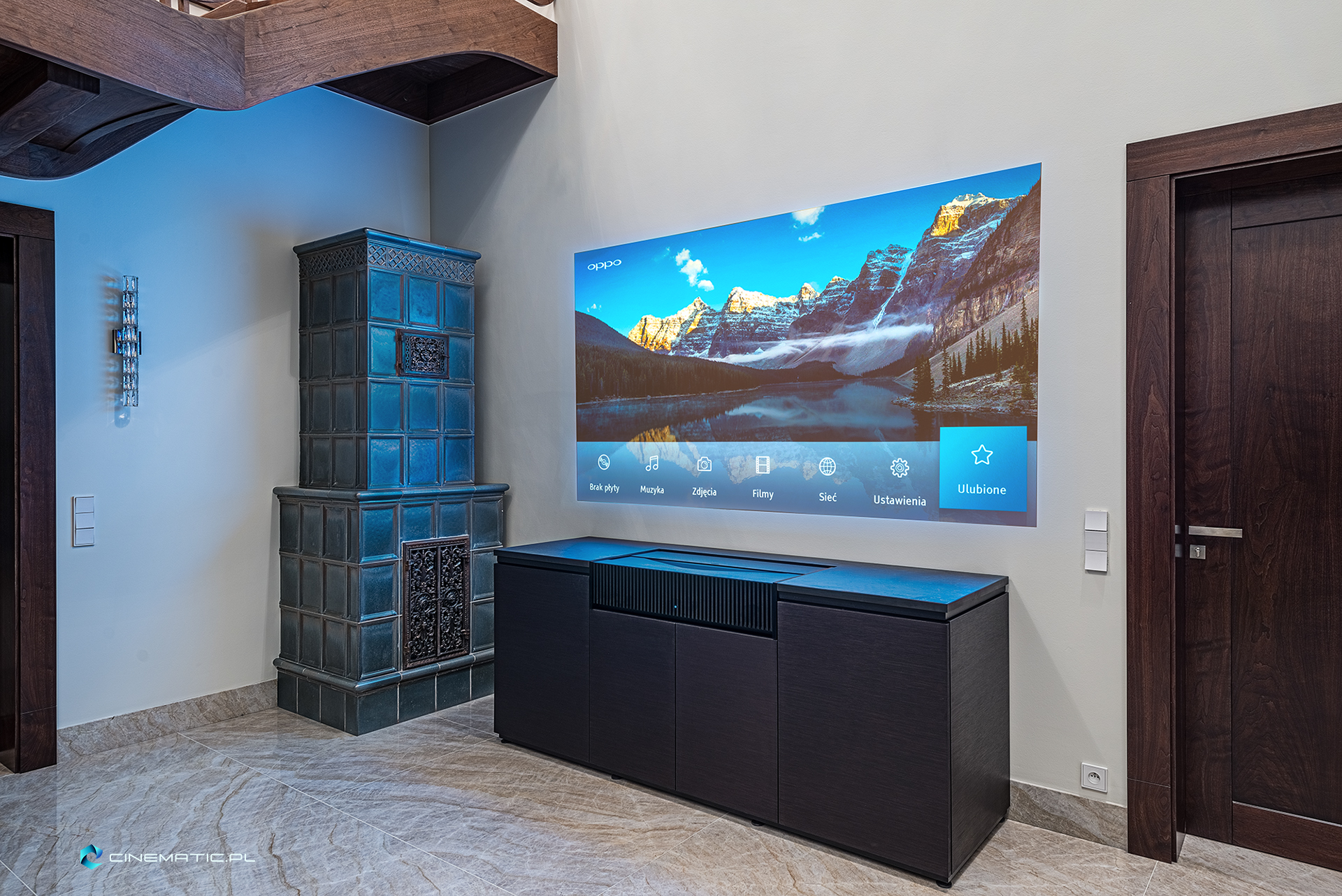

Control4 EA-1 łączy projektor, amplituner i źródła. Pilot SR-260 zastępuje osobne sterowniki poszczególnych urządzeń i upraszcza wybór materiału do wyświetlenia.
Odpowiadaliśmy za techniczną część mebla i integrację urządzeń. Projektant wnętrza nadał komodzie formę dopasowaną do domu.

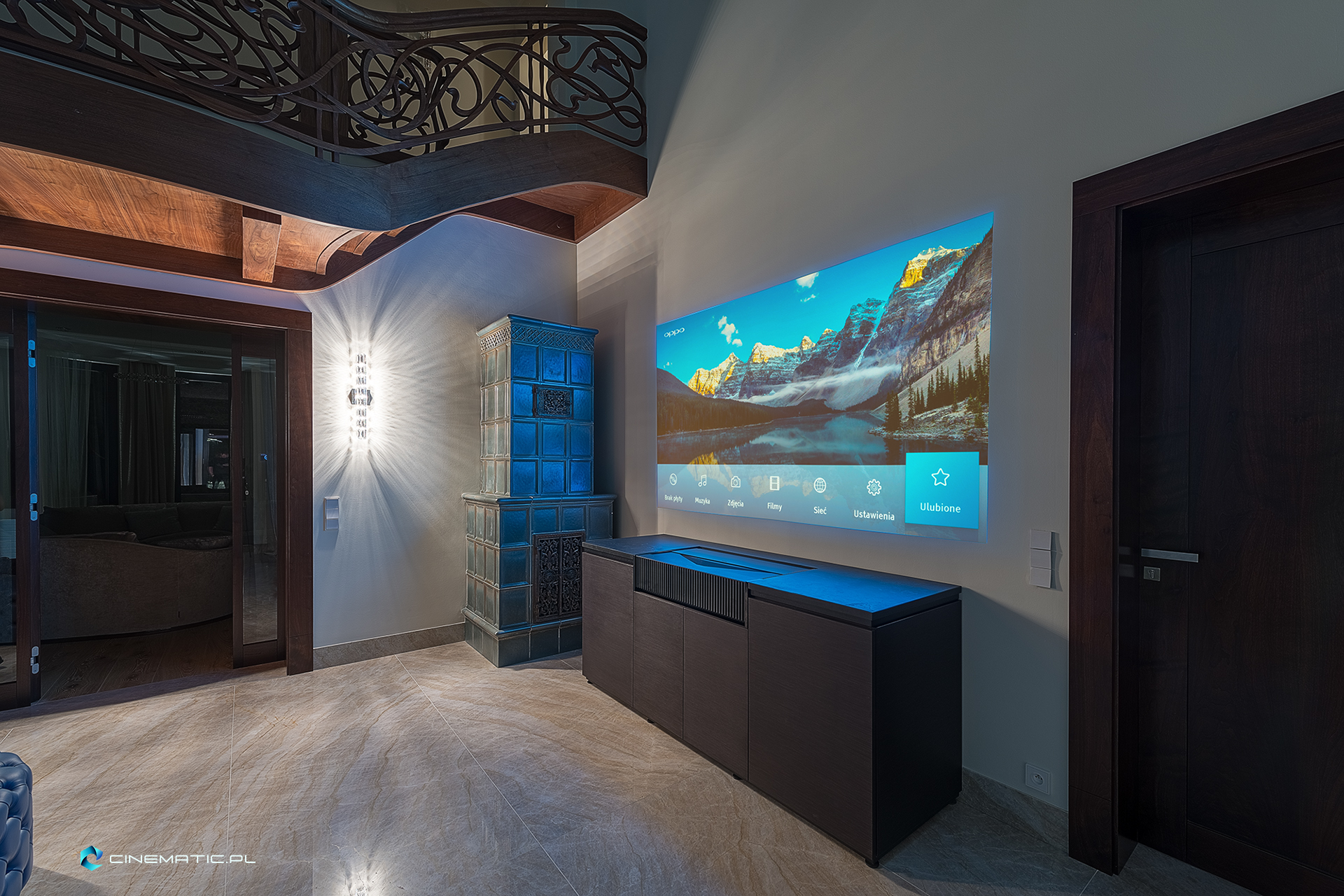

Hol zyskał funkcję wspólnego oglądania zdjęć i filmów bez trwałej zmiany swojego charakteru. Projektor 4K, amplituner, źródła i nagłośnienie mieszczą się w jednej komodzie. Na ścianie nie ma ekranu, na suficie nie ma projektora, a przy meblu nie stoją kolumny. Do rozpoczęcia prezentacji wystarcza jeden pilot.
Indywidualnie projektowany system obrazu i dźwięku w przestrzeni wielofunkcyjnej: laserowy projektor 4K krótkiego rzutu, mebel techniczny wykonany pod konkretne urządzenia, niewidoczne nagłośnienie pod fornirem, kilka źródeł obrazu, sterowanie Control4 i kalibracja ISF. Klasa I wynika z poziomu integracji oraz konieczności połączenia technologii z architekturą wnętrza. Określa aktualną skalę porównywalnej realizacji, nie historyczny koszt projektu.
